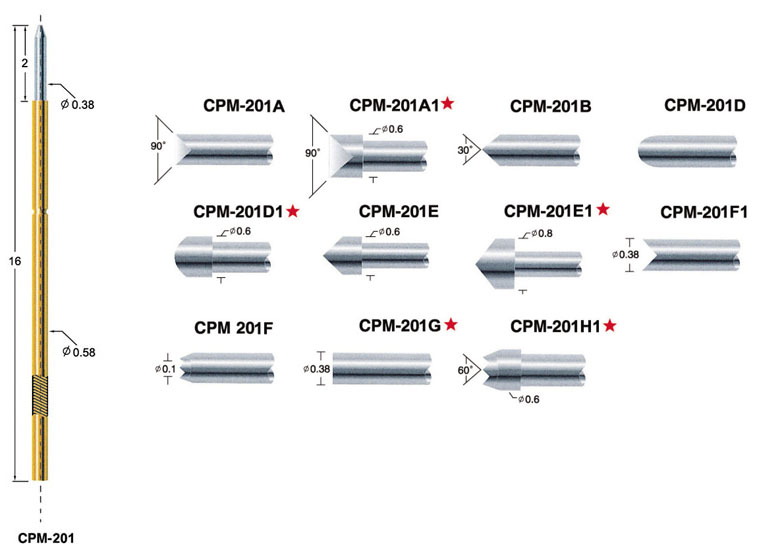

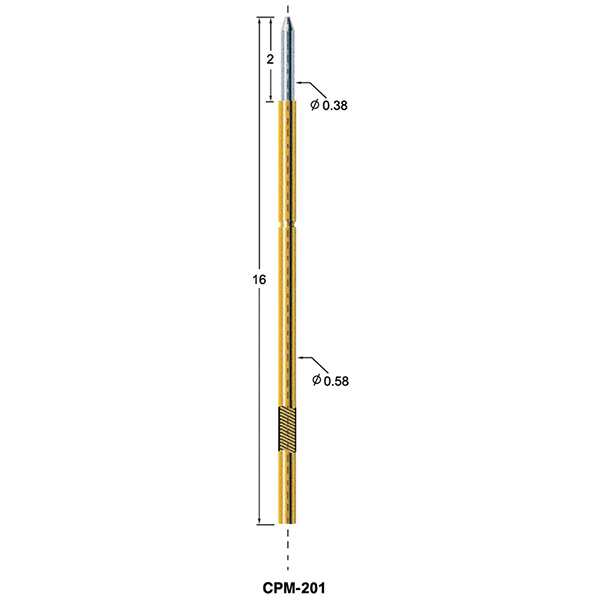

CPM-201 / R-201
規格
Unit : mm
| Mountiong 孔徑 |
| Φ 0.75 /.295” |
| Probe specifications CPM-201/R-201 | ||
| 最小間距 | 1.0 (.0394") | |
| 行程 | 2(0.787") | |
| 額定電流 | 1A | |
| 接觸電阻 | 120mΩ | |
| 全壓彈力 | 30g / 80g | |
| ★ 為訂製品代號 | ||
| Materials and finishes | ||
| 針頭 | Sk4 / BeCu / NI plated | |
| 針管 | Phosphor bronze, Gold plated | |
| 彈簧 | Stainless Steel | |
空板測試探針是用於測試和評估裸印刷電路板 (PCB) 的重要組件。其主要功能是在 PCB 上安裝電子元件之前確保 PCB 的質量和可靠性。

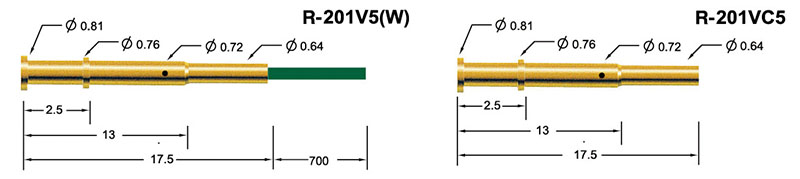

在安裝過程中，探頭需要特定的孔尺寸才能正確安裝。在這種情況下，建議的安裝孔尺寸為 Φ 0.75 /.295"。這可確保探頭的牢固安裝和正確對準，從而促進準確的測試和測量。
空板測試探針指定為 CPM-201/R-201，遵循特定規格以確保最佳性能。建議探頭之間的最小中心距離為 1.0 (0.0394")，為可靠的電氣連接提供足夠的間距並避免任何干擾。
探頭的全行程距離為 2 (0.787")，表示測試期間它可以延伸的最大距離。額定電流為 1A，它可以處理高達 1 安培的電流，而不會影響性能。指定的接觸電阻120mΩ，確保低電阻和高效信號傳輸，彈簧力可在30g至80g之間調節，可根據測試要求靈活調整。
